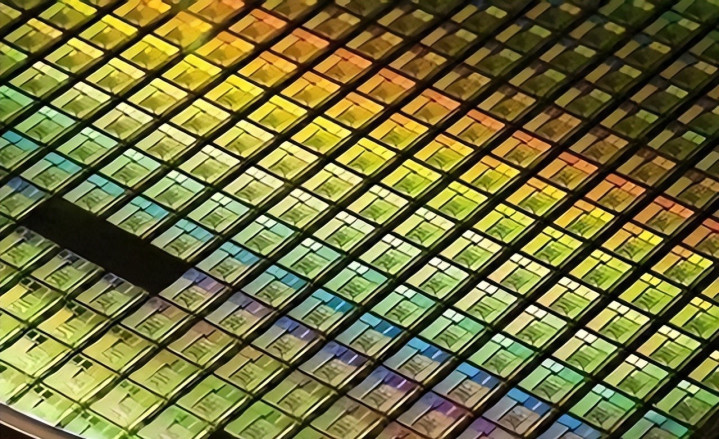

现在芯片生产这事儿，基本被几家大厂垄断，尤其是那些高端的5纳米甚至更小的芯片，得靠极紫外光刻机来搞定。这种机器超级贵，一台得上亿美元，还特别费电，一年光电费就够吓人的。目前全世界就台湾的台积电、韩国的三星和美国的英特尔能大规模用这种设备生产。其他地方想跟上，门槛高得离谱，尤其是受制于出口管制啥的。这时候，有人就开始问，有没有啥办法绕开这些光刻机，直接用别的技术做芯片呢？纳米压印技术就这么冒出来了，听着挺新鲜，其实它早就有了，从上世纪90年代就有人在研究了。问题是，这玩意儿到底行不行？能不能真帮芯片行业省钱省事儿，还是只是个实验室里的花架子？

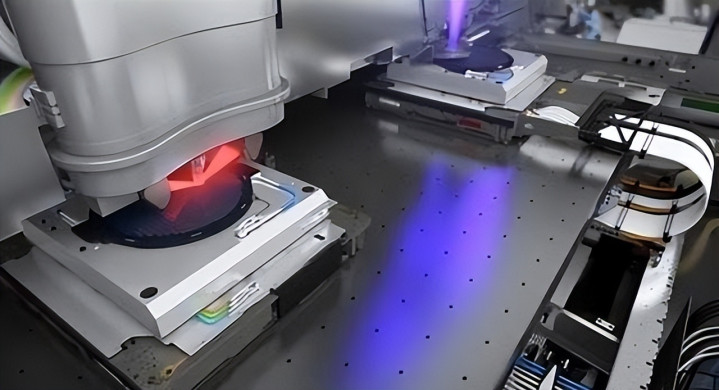

先说说纳米压印技术是啥吧。简单点讲，它不像光刻机那样用光线在硅片上画图案，而是像盖章一样，用一个模板直接压到硅片上的胶层里。模板上刻好了纳米级的凹凸图案，涂上一种特殊的胶水，按下去固化后，图案就复制过去了。固化方式有两种，一种用热，一种用紫外光，后者更常见，因为能在室温下操作，效率高点。模板通常用硅或者石英做，图案是用电子束刻出来的，确保精度够细。这种方法听起来土，但其实在纳米尺度下，能做到14纳米线宽，这相当于现在5纳米工艺的水平。比起光刻机，它不需要复杂的镜头和光源系统，所以设备体积小，造价低多了，大概只有光刻机的十分之一。

为什么说它有潜力呢？因为芯片生产成本高，主要就卡在设备上。光刻机不光贵，还得用极紫外光，这光线难控制，得在真空环境里操作，维护起来麻烦。纳米压印呢，直接物理压印，省去了衍射补偿啥的复杂计算。光刻图案设计得考虑光线弯曲，得反向调整模板形状，超级费脑子。但压印就直来直去，模板啥样，印出来就啥样。另外，光刻到5纳米级别，往往得多次曝光，步骤多，出错率高。压印一步到位，简单粗暴，适合那些图案重复的芯片，比如存储器。能耗也低，只有光刻机的10%，对工厂来说，电费省一大笔。未来要是做成滚筒式，像印刷报纸那样连续操作，产量还能上去。

不过话说回来，这技术也不是万能的。它的短板挺明显，首先是速度慢。光刻机一次能曝光大片区域，纳米压印得一块一块压，吞吐量低，不适合大规模生产复杂逻辑芯片。那些CPU、GPU啥的，层级多，图案乱七八糟，压印容易出缺陷，比如模板磨损快，用不了几次就得换，成本又上来了。还有污染问题，压的时候灰尘或胶渣一沾，芯片就废了，良率控制难。实际测试显示，缺陷率比光刻高不少，尤其在高端节点上。模板制作虽然简单，但要做到纳米级精度，还是得靠电子束设备，这部分成本没省多少。总的来说，它更适合简单图案的领域，像NAND闪存或者功率器件，而不是全面取代光刻。

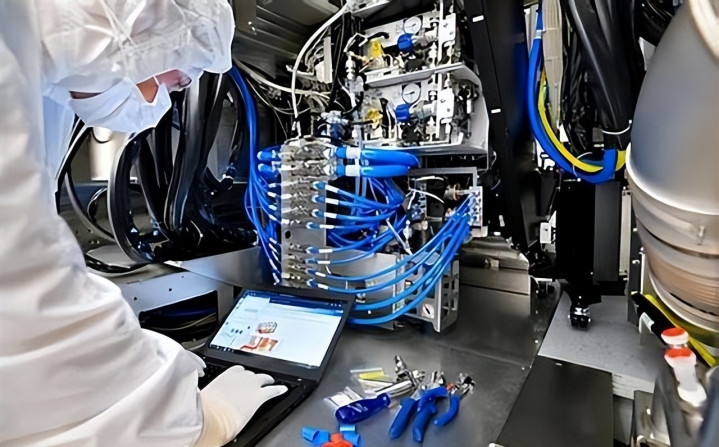

纳米压印不是纸上谈兵，早就有公司在推。日本的佳能是主力，从2004年就开始研究，2014年收购了美国的Molecular Imprints公司，拿到了核心专利。2023年，他们发布了FPA-1200NZ2C系统，能处理14纳米线宽。2024年9月底，这机器第一次发货，去了美国的德州电子研究所，用来研发先进半导体和做原型。研究所是大学和企业合作的，目标是帮美国半导体行业建基础设施，搞军民两用技术。佳能说，这系统比光刻机省电，精度不差，还能做5纳米芯片。2025年，他们在日本宇都宫建新厂，投资500亿日元，9月动工，计划2026年投产，专门批量做模板和设备。目标是五年内年销10到20台，抢占市场份额。

中国这边也没闲着，受制于出口管制，没法买极紫外光刻机，就转而发展替代技术。2025年8月，Prinano公司交付了首台国产纳米压印设备，PL-SR系列，能做到10纳米以下线宽。客户是做特殊工艺的厂，主要用于内存芯片啥的。报道说，这机器在分辨率上超了佳能的，但速度和适用范围还得看实际表现。中国有300多家企业动员起来，组建联盟分享专利，针对存储和功率器件优化。欧洲有NILaustria项目，美国有NILCom联盟，推动标准化和商业化。全球来看，这技术已经在太阳能电池板、光学器件和生物芯片上用了，比如做高密度传感器，提高检测精度，或者太阳能表面纹理，提升光吸收15%。

但要说它能不能取代光刻机，短期内不太可能。2025年的分析报告显示，纳米压印还处在起步阶段，不会很快和极紫外竞争。佳能自己也承认，适合特定领域，不是万金油。像台积电、三星这些大厂，还在扩极紫外生产线，偶尔测试混合工艺，用压印辅助降低成本10%。英特尔评估过，说能耗低，但缺陷修复需要额外设备。行业专家指出，纳米压印发展了30年，一直没大规模普及，就是因为可靠性问题。模板寿命低，容易污染，效率不高，这些得靠持续优化。市场报告说，2025年光刻材料市场增长7%，部分因为压印需求，但整体份额小。

长远看，这技术有戏，尤其是成本敏感的领域。芯片行业总在找便宜办法，纳米压印能帮中小厂入门，或者做中端产品。像3D NAND层叠，它就合适，因为图案重复多。未来结合喷射胶材和闪光固化，能减少气泡缺陷，提高良率。但要真正挑战垄断，得看资金投入和技术突破。佳能赌上新厂，Prinano国产化，都是在下注。如果成功，供应链会多元化，价格下来，大家受益。但如果缺陷率控制不住，就还得靠光刻机。话说回来，科技这东西，谁知道呢？20年前没人想光刻机会这么贵，现在压印冒头，说不定过几年就变天了。

总的来说，纳米压印技术靠谱，但得看用在哪儿。它不是神话，能省钱省电，但速度和可靠性还得追赶。芯片生产不是儿戏，一点缺陷就全盘皆输。所以大厂谨慎，小厂试水。2025年是关键年，佳能新厂、Prinano交付，这些进展会给出更多数据。行业需要多样化，靠单一技术风险大。压印作为补充，值得关注，但别指望它一夜之间颠覆一切。现实点，它帮了存储领域，逻辑芯片还得等等。总之，这技术有前途，但路还长，得一步步来。
